Viceloader

JAK VICELOADER FUNGUJE?

Na následujících stránkách Vás seznámíme s jedinečnými funkcemi Viceloaderu:

V základu rozlišujeme 2 typy automatizací (přímé a externí upínání)

Automatizace vkládá jednotlivé obrobky přímo do CNC stroje, kde jsou upnuty do speciálního svěráku. Obrobky jsou uchopovány samostatně speciálními držáky automatizace. Pro každý odlišný obrobek je potřeba jiný uchopovač.

PŘÍMÉ UPÍNÁNÍ:

Výhody:

►ideální pro velkosériové zakázky

Limity:

►pro každý odlišný obrovek je potřeba jiný

   uchopovač (efektor), zásobník i svěrák.

►ideální pro vélké série stejných obrobků

VICELOADER může být použit ideálně pro obě varianty,

externího i přímého upínání.

Standardně nabízíme verzi chytrého řešení = externí upínání

EXTERNÍ UPÍNÁNÍ:

Díly jsou upevněny operátorem na palety nebo přímo do svěráků a umístěny do zásobníku. Automatizace nabírá a vkládá do CNC stroje celou paletu, či svěrák s obrobkem.

Výhody:

►upínání operátorem=100% bezpečnost

►ideální pro malé a střední zakázky

►velmi spolehlivý, snadný a bezpečný

►obrobky se mohou velikostně a tvarově lišit

Limity:

►pro každý díl je potřeba paleta nebo svěrák

VICELOADER je Plug & Play

ve verzi externího upínání.

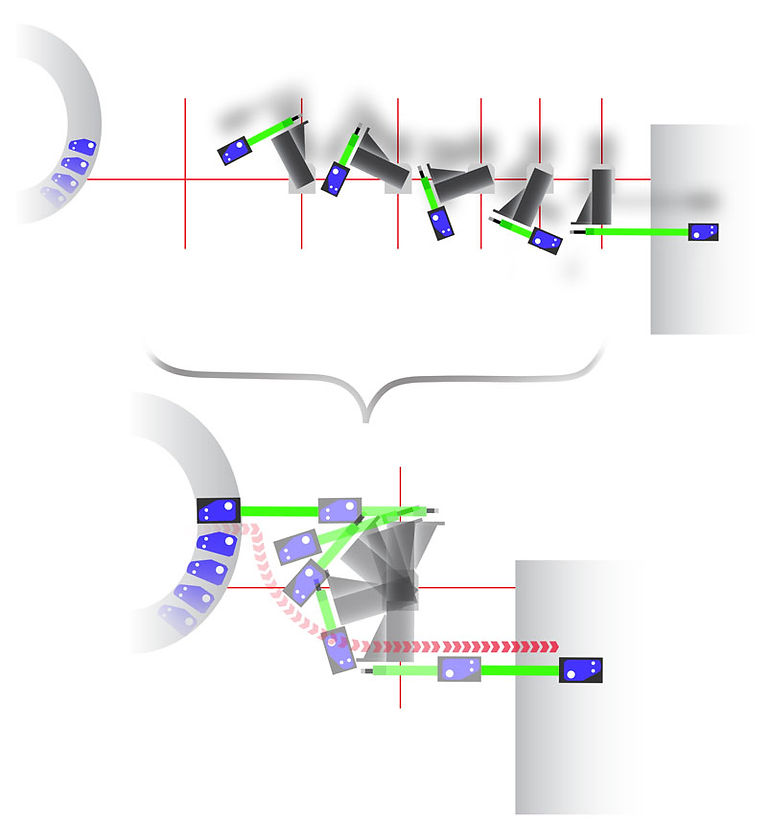

Funkce patentovaného Viceloader ramene

inovace Viceloaderu spočívá ve schopnosti horizontálního pohybu ramene

(profil)

Bionický pohyb ramene vychází

z přirozeného pohybu člověka,

má však větší rozsah

zásobník

obrobky

(jednotlivé kroky pohybu)

CNC

CNC

zásobník

obrobky

(komplexní pohyb)

pohyb ramene s obrobkem

znázorňuje cestu ze zásobníku do CNC stroje

(půdorys)

samotné uspořádání Viceloaderu

umožňuje snadný přístup k CNC

obrobky

zásobník

Manuální

režim

Automatický režim

info:

v případě, že je Viceloader v neaktivním režimu, je CNC stroj plně přístupný pro manuální činnosti.

CNC

CNC

obrobky

zásobník

Viceloader není o mnoho větší

než 2 palety

Příklad nejmenšího automatizovaného provozu

pro úsporu místa a financí jsme vytvořili speciální zásobník

přístup ze všech stran

a ke všem obrobkům

doplňování, výměna

a měření během

výroby

kruhový zásobník

s otočnými patry

díky dveřím lze jednoduše zásobník naplnit

zásobník

s

obrobky

pohled do otočného zásobníku Viceloaderu ve verzi s paletami 300 x 400 mm

pohled do zásobníku Viceloaderu vybaveného paletami

1| ochranný obal z pletiva 2| rameno Viceloaderu 3| pás k ochraně kabelového vedení

4| otočný zásobník 5| interface pro nabírání palet 6| paleta 7| otočné patro zásobníku

8| elektrická skříň

Zásobník Viceloaderu je otočný a plně modifikovatelný dle specifikací uživatele.

Zásobník se skládá z různých druhů pater.

Jednotlivá patra jsou plně volitelná

v závislosti na velikostech obrobků a palet.

Plně volitelná patra se odvíjí od velikostí

svěráků a palet, které se na ně pokládají.

Standardně je Viceloader dodáván s jedním patrem.

Podrobnější informace o druzích a možnostech otočných patek zásobníku Viceloderu naleznete  zde.

příkladné rozložení palet a svěráků

na všechny druhy pater zásobníku Viceloaderu:

Viceloader disponuje čtyřmi koly, dvěma otočnými a dvěma pevnými,

díky nimž je přesun Viceloaderu snadný a velice rychlý

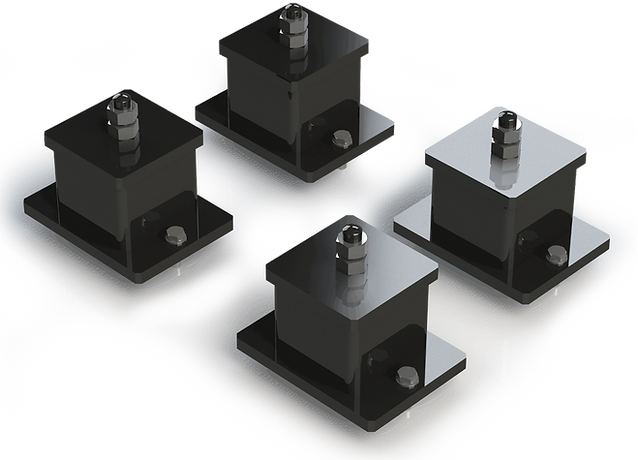

K pevnému ukotvení k podlaze Viceloader disponuje sadou noh.

Viceloader lze přemisťovat ručně, na paletovém vozíku nebo vysokozdvižném vozíku

4 možná uspořádání pracoviště s ustavením Viceloaderu k  CNC stroji

1 zakládání z přední strany

2 zakládání z boční strany

3 zakládání z boční strany

4 zakládání z boční strany

Instalujte nohy k více obráběcím centrům. Přesun Viceloaderu a ukotvení na předem připravená místa bude v řádu několika  minut a bez nutnosti vyrovnávání polohy. Náhradní sadu samozřejmě nabízíme také.

Zelená barva vyjadřuje pracovní prostor pro Viceloader. Snažili jsme se prostor využít na maximum.

Příklad nejmenší plně automatizované dílny zařízené automatizací Viceloader.

díky plnohodnotnému CNC řízení je automatizace Viceloader

velice snadno ovladatelná a čtyřosý pohyb je kompletně programovatelný

Viceloader lze připojit k jekémukoliv CNC stroji

narozdíl od konkurenčních řešení, nevyžaduje ovládání Viceloaderu

žádné zvláštní znalosti robotiky

Propojení mezi CNC strojem a Viceloaderem

Jednoduché spojení Viceloaderu a CNC stroje

Pro komunikaci je zapotřebí pouze jediná M - funkce

Zákazník je schopen samostatného zapojení

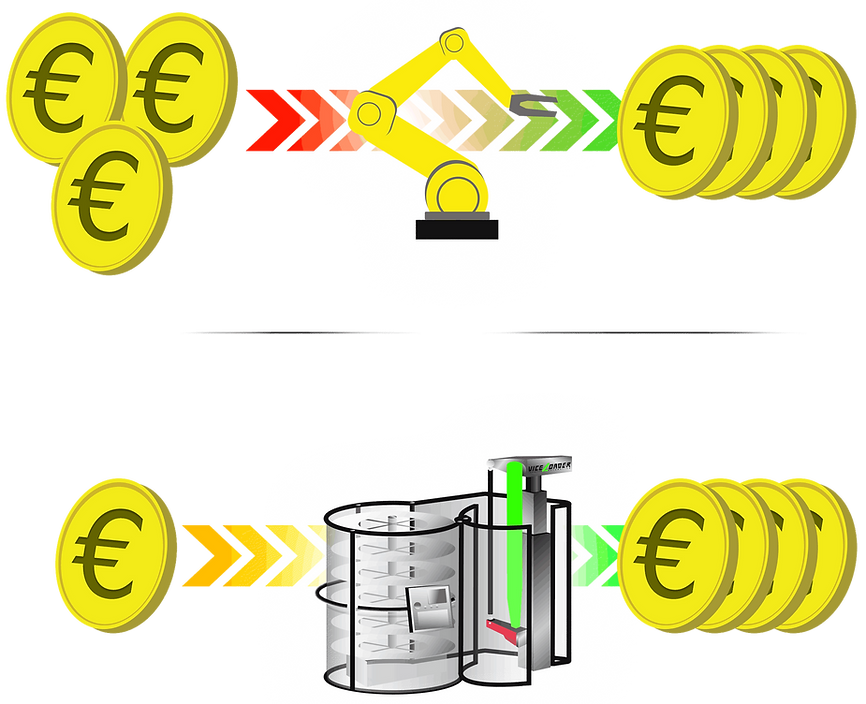

díky Viceloaderu utratíte méně peněz, než jste očekávali

Viceloader je levnější než všechny běžné automatizace

Investice

Zisk

běžné automatizace

vs.

Viceloader

Pro více informací nám prosím zanechte zprávu.

Rádi Vám co nejdříve odpovíme.

Viceloader team.
